En una era en la que los componentes electrónicos se miniaturizan rápidamente, las pruebas ambientales deben evolucionar para satisfacer la escala y la sensibilidad de los dispositivos que se están desarrollando. Si bien las cámaras de humedad de temperatura tradicionales son herramientas poderosas, a menudo son de gran tamaño e ineficientes cuando se trata de muestras pequeñas como chips IC, sensores MEMS o micro PCB.

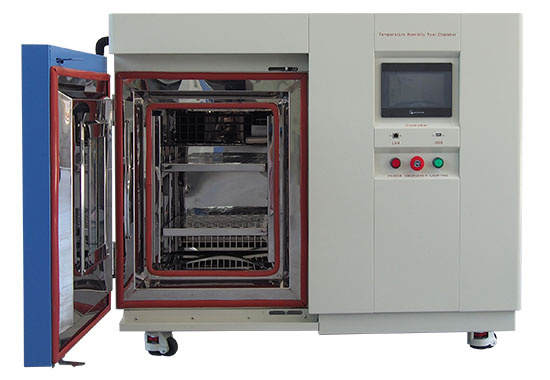

Aquí es donde LIB'sMini cámaras de humedad de temperaturaSe destacan, no solo en tamaño, sino en rendimiento especialmente diseñado.
Los MICROCOMPONENTES tienen tolerancias precisas y requieren entornos de prueba igualmente precisos. Una cámara de tamaño completo no solo desperdicia energía y espacio de laboratorio, sino que también corre el riesgo de resultados inexactos debido a la dinámica de flujo de aire de gran tamaño y una rampa lenta cuando se prueban masas muy pequeñas.
Las mini cámaras de LIB están diseñadas específicamente para:
-Control de flujo de aire dirigido optimizado para pequeñas zonas de prueba
-Respuesta térmica más rápida para muestras mínimas
-Diseño eficiente en el espacio para la integración de escritorio o benchtop
-Control de humedad fino sin sobresaturación o acumulación en superficies pequeñas
Esto los convierte en la herramienta ideal para laboratorios de I + D y QA que trabajan con microelectrónica crítica.
Componente de prueba | Sensor de presión MEMS (utilizado en el control automotriz e industrial) |  |
Objetivo de la prueba | Para verificar la confiabilidad a largo plazo bajo la humedad fluctuante y el estrés térmico | |
Estándar referenciado | JESD22-A104D JEDEC (ciclismo a temperatura) + JESD22-A101C (prueba de vida de humedad de estado estable) |
Procedimiento de prueba usando la mini cámara de la humedad de la temperatura de LIB:
1. Montaje:
Los sensores se colocan de forma segura en una bandeja personalizada dentro de una mini cámara LIB de 50L con flujo de aire uniforme.
2. Temperatura Ciclismo:
-De-40 °C A + 125 °C
-Tiempo de pozo: 10 min en los extremos
-Total ciclos: 1000
3. Exposición de la humedad (prueba 85/85):
-85 °C, 85% RH durante 1000 horas
-Por JESD22-A101C
4. Evaluación posterior a la prueba:
Se miden la deriva del sensor y la integridad del embalaje.
La pequeña cámara garantiza una uniformidad térmica estrecha y un control de RH estable incluso con una masa de prueba mínima. La velocidad de rampa rápida minimiza el tiempo no productivo, mientras que las dimensiones compactas reducen el consumo de energía en más de 30% en comparación con las cámaras estándar.
Característica | Singularidad para Micro Testing | |
Micro sistema de flujo de aire | Previene el secado en exceso o la condensación en muestras delicadas |  |
Control RH estable ± 2.5% | Esencial para la electrónica de alta impedancia como sensores e circuitos integrados | |
Velocidad de rampa rápida | Las transiciones de temperatura más rápidas reducen la duración de la prueba |  |
Soportes modulares de muestra | Fácilmente configurable para diferentes formas/tamaños de piezas Micro |  |
Exportación DE DATOS USB + Ethernet | Útil para el registro de datos de pruebas de fiabilidad de larga duración |  |
-IC embalaje sensibilidad a la humedad por J-STD-020 IPC/JEDEC
-Prueba de sensor flexible bajo alta humedad cíclica
-Pequeña fiabilidad de choque térmico PCB
-Calificación de microdispositivos médicos con estrictas tolerancias térmicas
-Pruebas electrónicas portátiles con muestras de lotes limitados
A medida que la tecnología se mueve hacia componentes más pequeños y complejos, las mini cámaras de humedad de temperatura de LIB brindan una plataforma de prueba de alta precisión y alta eficiencia adaptada a la microelectrónica. Cumpliendo con los estándares JEDEC, IPC y automotriz, son un socio confiable para garantizar que sus componentes en miniatura funcionen de manera confiable, independientemente del entorno.
Si está probando componentes que caben en la palma de su mano, necesita una cámara que se adapte al desafío con la misma precisión. Póngase en contacto con LIBAl inquiry@libtestchamber.comPara obtener más especificaciones.
