Guía de precisión de la cámara de humedad: Cómo lograr un control estable de la humedad en pruebas de fiabilidad a largo plazo

En las pruebas de confiabilidad a largo plazo, unahumidity chamber debe hacer más que simplemente alcanzar un valor objetivo de humedad relativa: debe mantener condiciones de humedad estables y repetibles durante horas, días o semanas, sin desviaciones, sobreimpulsos, condensación, errores del sensor ni inconsistencias en el flujo de aire. Para los fabricantes de productos electrónicos, proveedores de componentes automotrices, desarrolladores de baterías, empresas de dispositivos médicos, investigadores de recubrimientos e ingenieros de empaques, la diferencia entre una cámara de humedad que mantiene una estabilidad de ±2% HR durante una prueba de 500 o 1000 horas y una que se desvía en ±5% HR durante la misma prueba es la diferencia entre datos de confiabilidad válidos y un lote de prueba fallido que debe repetirse, con todo el costo, retraso y frustración de ingeniería que conlleva la repetición de pruebas.

La decisión de adquisición entre una cámara de humedad de tamaño completo para programas empresariales de pruebas de confiabilidad y unaportable humidity chamber para I+D, verificación de calidad, envejecimiento acelerado, evaluación de resistencia a la corrosión y aplicaciones de cámara de prueba de humedad constante requiere un conocimiento sistemático de cómo se logra el control de humedad, qué causa la inestabilidad de la humedad en pruebas de larga duración, cómo se desempeñan las distintas tecnologías de sensores bajo condiciones de pruebas industriales, y qué especificaciones de la cámara, prácticas de mantenimiento y controles de calidad del agua se necesitan para mantener el control de precisión de humedad que exigen los programas de pruebas de confiabilidad más exigentes. Las cámaras de humedad LIB cubren del 20% al 98% de HR, ofrecen rangos de temperatura desde -20°C, -40°C o -70°C hasta +150°C, y están diseñadas para entornos de pruebas de confiabilidad controlados y repetibles, proporcionando el rango de especificaciones y la calidad de ingeniería que requieren las pruebas de humedad de precisión.

Esta guía cubre el panorama completo para ingenieros de calidad, gerentes de pruebas de confiabilidad y equipos de compras: por qué la fluctuación de humedad provoca fallos en las pruebas, qué es una cámara de prueba de humedad constante y cómo funciona como sistema de control ambiental de precisión, cómo se logra un control de humedad de precisión mediante la coordinación de la detección, humidificación, control de temperatura y flujo de aire, cómo evaluar los componentes de la cámara de humedad para la estabilidad a largo plazo, y qué prácticas de mantenimiento protegen la precisión del control de humedad durante la vida útil de la cámara.

Por qué la fluctuación de humedad provoca fallos en las pruebas... y por qué la inestabilidad más dañina a menudo es invisible hasta que se revisan los datos.

El argumento comercial y técnico para invertir en una cámara de humedad correctamente especificada comienza con una comprensión clara de los mecanismos específicos mediante los cuales la inestabilidad de humedad crea datos de prueba no válidos en pruebas de confiabilidad de larga duración, y por qué la inestabilidad más dañina a menudo no es un mal funcionamiento visible de la cámara, sino una deriva gradual y continua que se acumula durante cientos de horas de prueba antes de hacerse evidente en los resultados.

La

es la fuente más insidiosa de inestabilidad de humedad en las pruebas de confiabilidad de larga duración, porque crea un error sistemático que desplaza la condición real de prueba fuera de la condición especificada sin activar ninguna alarma o indicación visible. Un sensor de humedad que se ha desviado un 3% HR de su valor calibrado informará la humedad objetivo mientras en realidad mantiene una condición que es un 3% HR mayor o menor, creando una prueba que parece funcionar correctamente pero que en realidad expone las muestras a una condición de estrés diferente a la especificada. Para productos probados según estándares de humedad específicos, esta deriva de calibración puede invalidar todo el lote de prueba y requerir una repetición completa tras la recalibración del sensor.deriva de calibración del sensor de humedad

inestabilidad de temperatura que genera desviación de HRLa

Laes el fallo de control de humedad que demuestra más directamente la interdependencia del control de temperatura y humedad en las pruebas de precisión. La humedad relativa depende de la temperatura: el mismo contenido absoluto de humedad en el aire de la cámara produce diferentes valores de HR a diferentes temperaturas. Una fluctuación de temperatura de ±1°C puede generar una desviación de HR de aproximadamente 3% a 5% HR según las condiciones de operación, lo que significa que una cámara con mal control de temperatura no puede lograr un control estable de humedad, independientemente del rendimiento del sistema de humidificación. Por eso la especificación de fluctuación de temperatura es tan importante como la especificación de desviación de humedad al evaluar una cámara de humedad para pruebas de precisión a largo plazo.

mala uniformidad del flujo de aire que crea diferencias locales de HR

es la inestabilidad espacial de humedad que genera los fallos de prueba más difíciles de diagnosticar, porque produce diferentes condiciones de humedad en diferentes ubicaciones dentro del espacio de trabajo de la cámara, lo que significa que las muestras colocadas en distintas posiciones experimentan condiciones de estrés diferentes, aunque el controlador de la cámara informe un único valor estable de HR. Para programas de prueba donde se prueban múltiples muestras simultáneamente, la mala uniformidad del flujo de aire crea variabilidad entre muestras que hace que los resultados de la prueba no sean confiables y que las predicciones de vida útil del producto sean inexactas.

Qué es una cámara de humedad y cómo funciona como sistema de control ambiental de precisión

Entender qué es una cámara de humedad —y cómo su sistema de humidificación, control de temperatura, detección, flujo de aire, sellado y calidad del agua deben trabajar juntos como un sistema integrado de control ambiental de precisión— es fundamental para que los equipos de compras evalúen las especificaciones de la cámara de humedad para aplicaciones de pruebas de confiabilidad a largo plazo.

Definición del producto: la cámara de humedad como sistema integrado de simulación ambiental

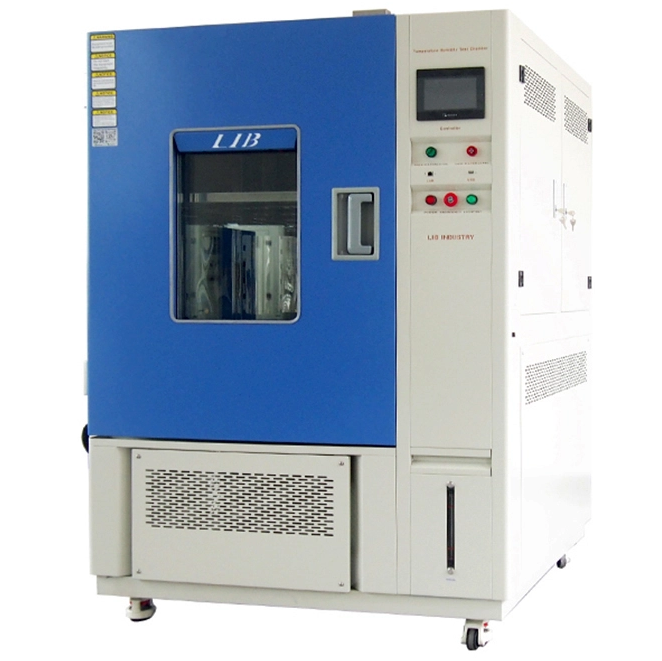

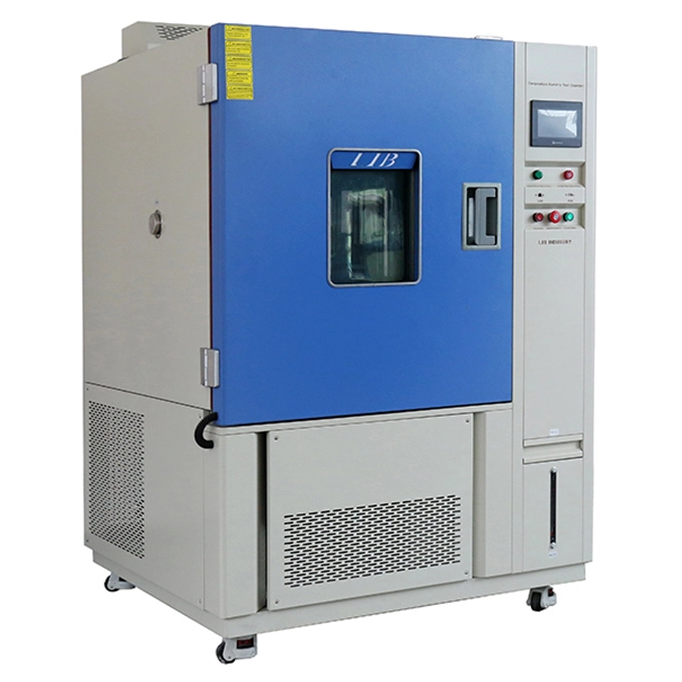

Una cámara de humedad es una cámara de pruebas ambientales diseñada para simular condiciones controladas de humedad y temperatura, permitiendo a los ingenieros evaluar cómo se desempeñan los productos, materiales, componentes y conjuntos bajo estrés térmico y de humedad. LIB describe las cámaras de prueba de temperatura y humedad como equipos utilizados para simular diferentes condiciones de temperatura y humedad con el fin de probar y evaluar el rendimiento, la estabilidad, la durabilidad y la confiabilidad de los productos en entornos controlados.

Inversión en infraestructura de pruebas a largo plazo

Activo de prueba flexible para múltiples ubicaciones

LIB afirma que las cámaras de humedad portátiles son útiles para productos de tamaño pequeño a mediano y se pueden reubicar dentro de laboratorios o áreas de producción, lo que las hace prácticas para escenarios de prueba versátiles donde la flexibilidad y la eficiencia del espacio son tan importantes como la capacidad de prueba.

Cómo se logra un control de humedad de precisión... y por qué cada subsistema debe funcionar correctamente para pruebas estables a largo plazo

El mecanismo técnico mediante el cual una cámara de humedad alcanza y mantiene un control de humedad de precisión a través de la operación coordinada de sus subsistemas de detección, humidificación, control de temperatura, flujo de aire y calidad del agua —y por qué el rendimiento de cada subsistema afecta directamente la estabilidad general de humedad que la cámara puede ofrecer— es el conocimiento de ingeniería central que los ingenieros de calidad y los gerentes de compras necesitan para evaluar las especificaciones de la cámara de humedad para exigentes pruebas de confiabilidad a largo plazo.

1. Una cámara de humedad mantiene la HR objetivo mediante un sistema de control de lazo cerrado que coordina siete subsistemas interdependientes:La arquitectura de control de humedad de lazo cerrado

2. Sistema de humidificación: añade humedad cuando la HR está por debajo del punto de ajuste, con una velocidad de respuesta que determina qué tan rápido la cámara se recupera de perturbaciones.Sistema de control de temperatura: ajusta la temperatura de la cámara al punto de ajuste, proporcionando la base térmica estable que requiere el control de humedad.

3. Sensor de humedad: mide la HR en tiempo real y proporciona la señal de retroalimentación que el controlador utiliza para ajustar la humidificación y deshumidificación.Sistema de deshumidificación y enfriamiento: elimina humedad o reduce la HR cuando es necesario, con una capacidad de enfriamiento que determina la humedad mínima alcanzable.

4. Sistema de circulación de aire: distribuye la humedad uniformemente por todo el espacio de prueba, asegurando que todas las muestras experimenten la misma condición de humedad.Controlador: compara la HR real con el punto de ajuste objetivo y ordena a los sistemas de humidificación y deshumidificación mantener la condición especificada.

5. La especificación de la cámara de humedad de LIB incluye refrigeración por compresión mecánica, calentamiento de nicromo, un controlador programable con pantalla táctil LCD a color y conexión Ethernet, suministro automático de agua, purificación de agua y un humidificador externo de evaporación de superficie de acero inoxidable aislado, lo que proporciona la integración de subsistemas que requiere el control de humedad de precisión.Sistema de suministro de agua: proporciona agua limpia para una humidificación estable, con una calidad de agua que afecta directamente el rendimiento del humidificador y el riesgo de contaminación del sensor.

6. Dado que la humedad relativa depende de la temperatura, un control estable de humedad requiere un control estable de temperatura como base. La especificación de la cámara de humedad de LIB indica una fluctuación de temperatura de ±0,5°C y una desviación de temperatura de ±2,0°C, lo que proporciona la estabilidad de temperatura necesaria para condiciones de humedad controladas en pruebas de confiabilidad a largo plazo. Para proyectos que requieren una estabilidad estricta de ±2% HR, los compradores deben confirmar la configuración del modelo, el plan de calibración, la carga de prueba, el tamaño de la cámara y los requisitos de rendimiento personalizados antes de la compra.Por qué la estabilidad de temperatura es la base de la precisión de humedad

7. La tecnología del sensor de humedad es el componente que más directamente determina la precisión y estabilidad a largo plazo del sistema de control de humedad, y la elección entre sensores de bulbo seco-húmedo y capacitivos implica compensaciones que dependen de la aplicación de prueba específica.Sensor de bulbo seco-húmedo vs. sensor de humedad capacitivo: la comparación de tecnologías

Tecnología del sensor

Ventajas

Limitaciones

Mejor aplicación

Sensor de bulbo seco-húmedo

Función

Criterio de evaluación de ingeniería

Sensor de humedad

Mide la HR

Lista de verificación previa a la adquisición para compradores de cámaras de humedad

Antes de solicitar una cotización para una cámara de humedad, prepare y confirme lo siguiente:

Confirme el rango de humedad requerido y verifique que la cámara seleccionada cubra el rango completo del 20% al 98% HR exigido por las normas de prueba aplicables.

Confirme la desviación de HR requerida —±2% HR, ±2,5% HR u otro requisito— y verifique que la especificación de la cámara seleccionada cumpla con este objetivo bajo la carga de muestra y las condiciones de prueba esperadas.

Confirme el rango de temperatura requerido y verifique que el rango de temperatura de la cámara seleccionada, desde -20°C, -40°C o -70°C hasta +150°C, cubra todo el rango de estrés térmico requerido por el programa de pruebas.

Confirme la duración de la prueba —pruebas de corta duración, cíclicas o de humedad constante de larga duración— y verifique que el diseño de la cámara seleccionada sea apropiado para la duración prevista.

Confirme el tamaño, la cantidad y la carga térmica de las muestras, y verifique que el volumen del espacio de trabajo y la capacidad de carga de la cámara seleccionada puedan alojar las muestras de prueba con suficiente espacio libre para la circulación de aire.

• Confirme si se requieren pruebas con dispositivos bajo tensión y verifique que la cámara seleccionada incluya un puerto pasacables de tamaño adecuado para el cableado de las muestras.

• Confirme el tipo de sensor y el requisito de documentación de calibración, y verifique que el proveedor pueda proporcionar certificados de calibración y recomendaciones de intervalos de calibración.

• Confirme los requisitos de suministro de agua y purificación de agua, y verifique que el sistema automático de suministro y purificación de la cámara seleccionada sea compatible con la calidad del agua disponible en el lugar de instalación.

• Confirme los requisitos de registro de datos y monitoreo remoto, y verifique que la cámara seleccionada incluya conectividad Ethernet y capacidad de control por PC si se requiere supervisión de pruebas fuera del horario laboral.

• Guía de mantenimiento para un control de humedad estable a largo plazo

• Calibre los sensores de humedad y temperatura periódicamente según el intervalo de calibración recomendado por el fabricante y exigido por el sistema de calidad aplicable: la calibración del sensor es la práctica de mantenimiento más importante para la precisión del control de humedad a largo plazo.

• Use agua purificada o desmineralizada según lo recomendado: la acumulación de minerales en el sistema de humidificación reduce el rendimiento del humidificador, contamina los sensores y crea depósitos en las superficies interiores de la cámara que afectan la uniformidad de la humedad.

• Limpie el tanque de agua y el sistema de humidificación en el intervalo recomendado: el crecimiento biológico y los depósitos minerales en el sistema de agua son causas principales de la degradación del rendimiento del humidificador y la contaminación del sensor.

• Preacondicione la cámara antes de comenzar las pruebas formales: permitir que la cámara se estabilice en las condiciones objetivo de temperatura y humedad antes de registrar datos asegura que la prueba comience desde una línea base estable.

Permita un tiempo de estabilización adecuado antes de registrar datos: el tiempo necesario para que la cámara alcance condiciones estables después de un cambio de punto de ajuste o apertura de la puerta depende del tamaño de la cámara, la carga de muestra y las condiciones objetivo.

• Mantenga al mínimo la apertura de puertas durante pruebas largas: cada apertura introduce aire ambiente que perturba el equilibrio de temperatura y humedad de la cámara, requiriendo un tiempo de recuperación que afecta la continuidad de los datos de prueba.

• Inspeccione periódicamente los sellos de la puerta en busca de deformación por compresión y fugas: un sello de puerta deteriorado permite el intercambio de humedad con el ambiente externo, reduciendo la precisión del control de humedad y aumentando el consumo de energía.

• Valide el rendimiento de la cámara después de un mantenimiento importante: verificar que la cámara cumpla con sus especificaciones de humedad y temperatura después del mantenimiento confirma que este se realizó correctamente y que la cámara está lista para pruebas formales.

• La guía de la cámara de humedad portátil de LIB destaca la colocación correcta de las muestras, el preacondicionamiento, la calibración periódica del sensor, las comprobaciones de calidad del agua, la limpieza y la inspección rutinaria de sellos y sensores como prácticas importantes para obtener resultados de prueba confiables.

• Conclusión: el control de humedad de precisión es la base de las pruebas de confiabilidad a largo plazo válidas, y la cámara de humedad adecuada hace que esa precisión sea alcanzable y sostenible

• En las pruebas de confiabilidad a largo plazo, la

• humidity chamber

• no es simplemente un equipo de prueba: es el sistema de control ambiental que determina si las condiciones de prueba especificadas en el plan de pruebas son realmente las condiciones que experimentan las muestras durante toda la duración de la prueba. Una cámara de humedad que mantiene una estabilidad de ±2% HR durante una prueba de 1000 horas produce datos de confiabilidad válidos y defendibles. Una cámara que se desvía en ±5% HR durante la misma prueba produce datos en los que no se puede confiar, y un programa de prueba que debe repetirse con un costo significativo en tiempo, energía y recursos de ingeniería. La inversión en una cámara de humedad correctamente especificada, con la tecnología de sensor adecuada, control de calidad del agua, diseño de flujo de aire y programa de mantenimiento, es la inversión que convierte las pruebas de confiabilidad a largo plazo en una fuente confiable de conocimiento sobre la calidad del producto, en lugar de una fuente de fallos de prueba repetidos.

LIB proporciona cámaras de humedad y cámaras de temperatura-humedad para simulación ambiental de precisión, con control programable, suministro automático de agua, purificación de agua, protección de seguridad, interiores de acero inoxidable SUS304 y opciones de monitoreo remoto, cubriendo toda la gama de requisitos de pruebas de confiabilidad a largo plazo, desde pruebas de I+D hasta validación de calidad empresarial.

Póngase en contacto con LIB hoy para discutir su rango de humedad requerido, objetivo de estabilidad de HR, rango de temperatura, carga de muestra, volumen de la cámara, preferencia de sensor, necesidades de puertos pasacables, requisitos de calibración y si una cámara de humedad de tamaño completo o portátil es la mejor opción para su laboratorio. LIB puede ayudar a evaluar la especificación correcta de la cámara de humedad para sus requisitos de pruebas de confiabilidad a largo plazo y proporcionar el soporte técnico y la confiabilidad de suministro que exige la adquisición de equipos de pruebas ambientales de precisión.

Preguntas frecuentesP1: ¿Para qué se utiliza una cámara de humedad en las pruebas de confiabilidad?Una cámara de humedad se utiliza para simular condiciones controladas de humedad y temperatura con el fin de evaluar la confiabilidad del producto, la resistencia a la humedad, la estabilidad de materiales, el envejecimiento acelerado, la resistencia a la corrosión, la resistencia a la condensación y el rendimiento de calidad. Se emplea en aplicaciones de pruebas de electrónica, automoción, baterías, dispositivos médicos, recubrimientos, empaques y materiales, donde se requiere una exposición controlada a la humedad para caracterizar el rendimiento del producto y predecir su vida útil.

P2: ¿Qué causa la fluctuación de humedad en una cámara de prueba de larga duración?

Las causas comunes incluyen la deriva de calibración del sensor de humedad, la respuesta lenta del humidificador, la mala calidad del agua o la acumulación de minerales en el sistema de humidificación, una cámara sobrecargada que restringe el flujo de aire, la colocación incorrecta de las muestras que bloquea la circulación de aire, la apertura frecuente de la puerta durante la prueba, sellos de puerta con fugas, tiempo de estabilización insuficiente antes de la prueba y un control inestable de la temperatura que crea desviaciones de HR a través de la relación temperatura-humedad.

P3: ¿Cuál es la diferencia entre un sensor de bulbo seco-húmedo y un sensor de humedad capacitivo para pruebas industriales?

Un sensor de bulbo seco-húmedo es un método de medición industrial tradicional que ofrece un rendimiento estable a largo plazo, pero requiere mantenimiento de la mecha húmeda, suministro de agua limpia y flujo de aire consistente para una medición precisa. Un sensor capacitivo es compacto y de respuesta rápida, sin necesidad de mantenimiento de mecha, pero puede derivar por contaminación, condensación o exposición química y requiere recalibración periódica. Para cámaras de humedad industriales a largo plazo donde hay capacidad de mantenimiento, los sistemas de bulbo seco-húmedo ofrecen un rendimiento estable y bien conocido. Para cámaras de humedad portátiles y compactas donde la respuesta rápida y la fácil integración son prioritarias, los sensores capacitivos son más prácticos.

P4: ¿Qué rango de humedad admite una cámara de humedad LIB?

La especificación de la cámara de humedad de LIB indica un rango de humedad del 20% al 98% HR, con una desviación de humedad de ±2,5% HR. Para proyectos que requieren una estabilidad más estricta de ±2% HR, los compradores deben confirmar la configuración del modelo, el plan de calibración, la carga de prueba, el tamaño de la cámara y los requisitos de rendimiento personalizados con LIB antes de la compra.

P5: ¿Es adecuada una cámara de humedad portátil para pruebas de confiabilidad a largo plazo?

Una cámara de humedad portátil es adecuada para productos de tamaño pequeño a mediano, pruebas de I+D, validación de ingeniería, verificación de calidad y uso flexible en laboratorios donde la movilidad y la eficiencia del espacio son importantes. Para muestras más grandes, cargas térmicas más altas o programas de confiabilidad empresarial continuos que requieren la mayor estabilidad de humedad durante períodos prolongados, una cámara de humedad de tamaño completo ofrece mayor capacidad de carga, mejor estabilidad a largo plazo y un rendimiento más robusto en condiciones de prueba exigentes.
