Diseñado en cumplimiento con el método 510 de MIL-STD-810
Item |
Procedimiento I – Polvo en suspensión |
Procedimiento II – Arena en suspensión |
Tamaño de partícula |
< 150 μm |
150 – 850 μm |
Medios típicos |
Polvo de cuarzo, talco o polvo fino similar |
Arena natural o arena de prueba estandarizada |
Velocidad del aire |
1.5 – 7 m/s |
1.5 – 29 m/s |
Temperatura de prueba |
Temperatura ambiente 23 °C ± 3 °C; puede aumentarse a 40-50 °C para simular condiciones de polvo desértico |
23 °C – 60 °C; puede aumentarse para simular entornos desérticos extremos |
Duración de exposición |
Normalmente ciclo continuo de 6 horas; puede ampliarse a 24-72 horas según sea necesario |
Ciclo típico de 6 horas; personalizable por proyecto; múltiples ciclos para evaluación de durabilidad |
Objetivo de la prueba |
Protección contra ingreso de polvo y verificación de sellado |
Evaluación de resistencia a la abrasión y al impacto |
Aplicaciones típicas |
Protección contra polvo de equipos de comunicación militar; prueba de sellado de la carcasa de sensores de UAV; durabilidad del polvo en módulos fotovoltaicos |
Resistencia al desgaste de recintos de vehículos militares; protección de sensores aeroespaciales contra arena; pruebas de resistencia a la arena de equipos electrónicos exteriores |
Ventajas del producto – Cámara de prueba ambiental de viento soplante MIL-STD-810
1. Cumplimiento de normas
Totalmente conforme con el método 510 de MIL-STD-810 para polvo y arena en suspensión.
Garantiza que su equipo cumpla con los rigurosos estándares de fiabilidad militar e industrial.
2. Construcción robusta
Sala de trabajo de acero inoxidable SUS304 para resistir la erosión por arena y polvo a alta velocidad.
Sellado doble de goma que evita fugas de arena y polvo, prolongando la vida útil.
3. Control ambiental preciso
Equipado con sonda de temperatura, sonda de velocidad del viento y sonda de concentración para un monitoreo preciso en tiempo real.
Controlador de pantalla táctil LCD a color programable con ciclos de prueba de varios pasos, admite operación remota y registro de datos.
4. Simulación de arena y polvo de alta velocidad
El sistema de ventilador centrífugo crea un flujo de aire de alta velocidad, soplando arena/polvo hacia la sala de trabajo. El polvo/arena circula para una exposición uniforme.
Velocidad del aire para polvo en suspensión: 1.5 – 8.9 m/s; arena en suspensión: 18 – 29 m/s.
5. Manejo automático de arena y polvo
Entrada de polvo con motor paso a paso y sistema de vibración que evita el apelmazamiento.
Sistema de recolección y reciclaje de polvo en forma de embudo que garantiza la reutilización y redistribución uniforme del polvo.
El puerto de retorno de polvo permite la eliminación de partículas restantes después de la prueba.
Especificaciones de la cámara de prueba ambiental de viento soplante MIL-STD-810
Modelo |
DIM-1000 |
Dimensión interna |
1000*1000*1000 mm P*An*Al |
Dimensión total |
3000*6100*2200 mm P*An*Al |
Volumen interior |
1000L |
Polvo en suspensión |
Velocidad del aire |
1.5 - 8.9 m/s |
Concentración de polvo |
10.7±7 g/m³ |
Partículas de polvo |
< 150 μm |
Arena en suspensión |
Velocidad del aire |
18.0 - 29.0 m/s |
Concentración de arena |
0.18+0.2 g/m³; 1.1+0.3 g/m³; 2.2+0.5 g/m³ |
Partículas de arena |
149 μm - 600 μm, 600 μm - 850 μm |
Controlador |
Controlador programable con pantalla táctil LCD a color, conexión Ethernet |
Diámetro de la plataforma de prueba |
600 mm |
Bloqueo de puerta |
Cerrojo electromagnético |
Velocidad de la plataforma de prueba |
1-7 r.p.m. |
Detector de polvo |
Detector de polvo integrado |
Material exterior |
Placa de acero A3 con recubrimiento protector |
Material interior |
Acero inoxidable SUS304 |
Norma |
MIL-STD-810 |
Componentes y características clave de la cámara de prueba ambiental de viento soplante MIL-STD-810

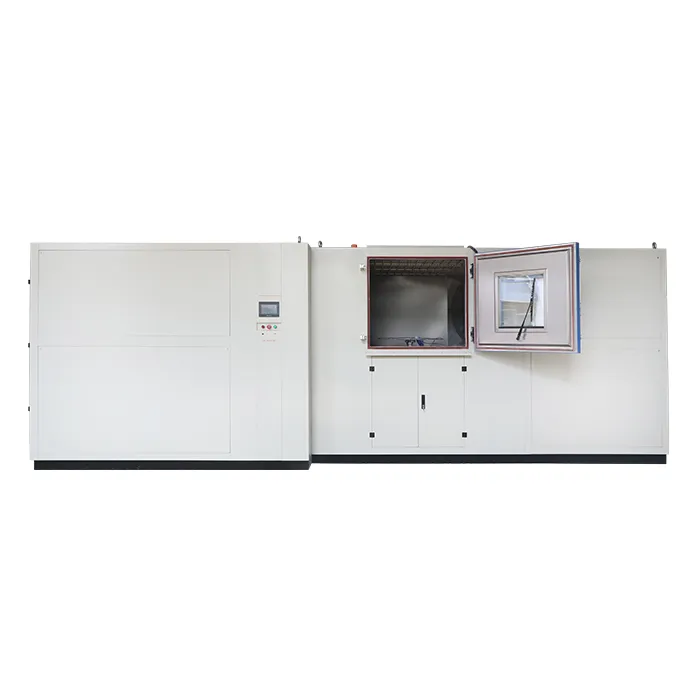

Sala de trabajo
Acero inoxidable SUS304 para una resistencia superior contra la erosión por arena y polvo a alta velocidad. Plato giratorio: 1–7 r.p.m. para una exposición uniforme de las muestras de prueba con una carga estándar de 50 kg. Ventana de observación: Vidrio de alta resistencia con cepillo antipolvo, que garantiza una visibilidad clara durante la prueba.
|
|
Cerrojo electromagnético
Genera una fuerte fuerza de succión para atraer firmemente la placa de hierro, bloqueando eficazmente la puerta. Este mecanismo de bloqueo está diseñado con fines de seguridad, evitando que la puerta se abra accidentalmente durante la prueba, lo que podría suponer riesgos para el operador y afectar los resultados de la prueba.
|
 |
Puerto de recuperación de polvo y arena
Recolección en forma de embudo en el fondo de la cámara. Función: El polvo/arena que cae se recoge y se filtra a través de un tamiz de malla, luego se reinyecta en la sala de trabajo mediante el ventilador centrífugo para un reciclaje continuo.
|
 |
Controlador
Controlador programable con pantalla táctil LCD a color. Admite 120 programas con hasta 99 segmentos cada uno, controla la velocidad del viento, la concentración de partículas y la temperatura. Conectividad remota a través de Ethernet para integración con sistemas de laboratorio. Registro en tiempo real de los sensores de temperatura, viento y concentración.
|
 |
Sistema de enfriamiento de tuberías
Enfría los conductos de flujo de aire de alta velocidad para disipar el calor generado por la fricción de la arena/polvo en movimiento. El agua circula alrededor del conducto creando una camisa de enfriamiento para mantener la temperatura estable. Previene daños térmicos en los conductos causados por la erosión de partículas de alta velocidad.
|
 |
LIB industry proporcionatalco en polvo gratuito (polvo de prueba)para pruebas iniciales y puesta en marcha.
Los accesorios estándar, la guía de operación y el soporte técnico remoto también se incluyen para garantizar una instalación sin problemas y una preparación inmediata para las pruebas.
Trabaje con LIB Industry
Usted disfrutará de:
Fabricación de precisión y control de calidad estricto
Soporte global de instalación y puesta en marcha
Consultoría técnica profesional
Garantía de 3 años, servicio de por vida y soporte para repuestos
Póngase en contacto con LIB industry hoy para solicitar especificaciones técnicas, consultoría de proyectos o una propuesta de solución personalizada.
