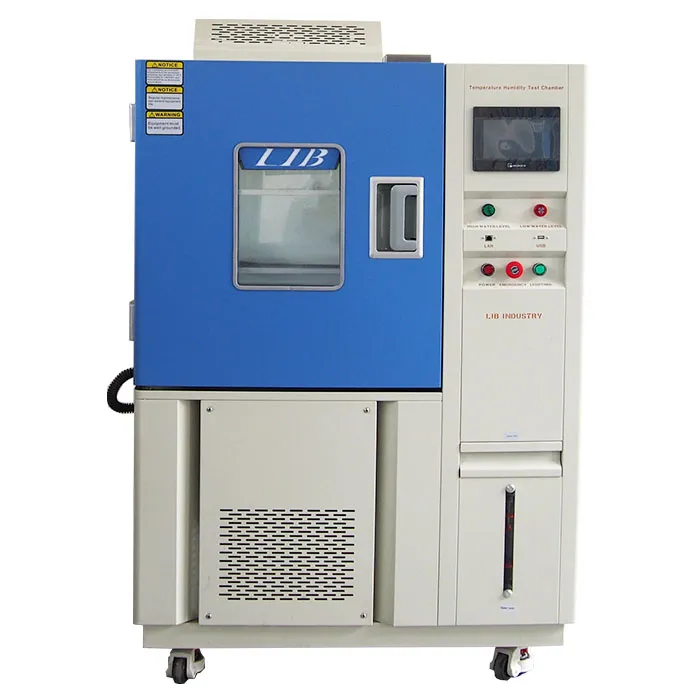

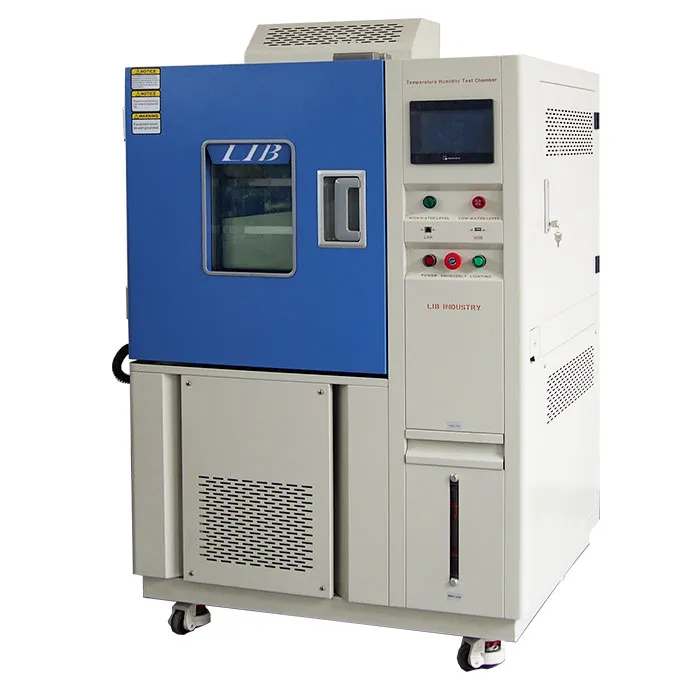

Cámara de ensayos térmicos de alta velocidad de rampa

Name: Cámara de ensayos térmicos de alta velocidad de rampa
Brand: Xi'an LIB Environmental Simulation Industry

La cámara de pruebas térmicas de alta velocidad de rampa LIB está diseñada para aplicaciones que requieren cambios rápidos de temperatura para evaluar la fiabilidad térmica de materiales, componentes y conjuntos, como semiconductores, electrónica automotriz, baterías, aeroespacial y ciencias de los materiales.

A diferencia de las cámaras convencionales de temperatura y humedad, esta cámara alcanza velocidades de calentamiento y enfriamiento de hasta5/10/15 °C o superior/mincon un rango de temperatura desde -70/-40/-20 °C a +150 °Clo que permite la simulación precisa del choque térmico y de las condiciones de estrés acelerado.

Modelos opcionales: TR5-100, TR5-225, TR5-500, TR5-800, TR5-1000 y más modelos personalizados.

Normas aplicables: AAMA501, ASTM D4169-16, IEC 61215, IEC 61646, IEC61108, IEC62688, MIL-STD-811D

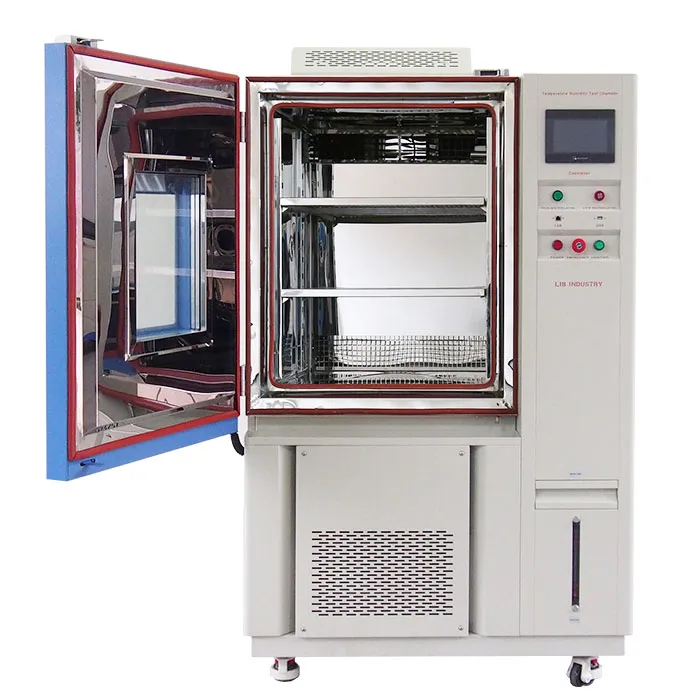

Dentro de una cámara de ciclos térmicos durante pruebas de temperatura extrema

Cámara de Pruebas Térmicas de Alta Velocidad de Rampa - Características y Beneficios

1. Ciclado Térmico de Alta Velocidad Real
A diferencia de las cámaras convencionales limitadas a 3 °C/min, las cámaras LIB pueden alcanzar hasta 30 °C/min de calentamiento y enfriamiento, permitiendo docenas de ciclos de temperatura en un solo día y acelerando drásticamente los plazos de calificación.

2. Entorno de Prueba Consistente
La circulación optimizada del flujo de aire garantiza una distribución uniforme de la temperatura durante las transiciones rápidas, evitando el retardo térmico que podría enmascarar fallos por fatiga de soldaduras o encapsulados en semiconductores.

3. Control de Rampa con Eficiencia Energética
Las cámaras LIB emplean un algoritmo dinámico de gestión de energía que ajusta las cargas del compresor y del calentador en tiempo real, reduciendo el consumo energético a pesar del ciclado térmico agresivo.

4. Fiabilidad de la Prueba en Perfiles Exigentes
La cámara mantiene una fluctuación de temperatura de ±0,5 °C incluso durante rampas rápidas, garantizando que cada perfil —ya sea el ciclado térmico JEDEC JESD22 o el automotriz LV124— se ejecute con precisión de laboratorio.

Parámetros de la Cámara de Pruebas Térmicas de Alta Velocidad de Rampa

Modelo	TR5-100	TR5-225	TR5-500	TR5-800	TR5-1000
Dimensión Interna (mm)	400500500	500600750	700800900	80010001000	100010001000
Dimensión Total (mm)	90010501620	100011401870	120013402020	130015402120	150015402140
Volumen Interior	100L	225L	500L	800L	1000L
Carga térmica	1000W
Rango de Temperatura	A: -20℃ ~ +150 ℃ B: -40℃ ~ +150 ℃ C: -70℃ ~ +150 ℃
Fluctuación de Temperatura	± 0,5 ℃
Desviación de Temperatura	± 2,0 ℃
Velocidad de Enfriamiento	5 ℃/min
Velocidad de Calentamiento	5 ℃/min
Controlador	Controlador programable con pantalla táctil LCD a color, interfaz multilingüe, Ethernet, USB
Sistema de Enfriamiento	Sistema de refrigeración por compresión mecánica
Material Exterior	Placa de acero con recubrimiento protector
Material Interior	Acero inoxidable SUS304
Alimentación Eléctrica	380V
Ruido Máximo	65 dBA

Detalles de la Cámara de Pruebas Térmicas de Alta Velocidad de Rampa

Espacio de Prueba	Acero inoxidable SUS304, la cámara interior garantiza durabilidad bajo ciclos repetidos de calentamiento y enfriamiento rápido. Los conductos de circulación de aire especialmente diseñados proporcionan una distribución uniforme de la temperatura durante las transiciones rápidas de rampa, evitando puntos calientes o fríos incluso a 20 °C/min. El aislamiento térmico multicapa minimiza las fugas de calor.
Orificio para Cables	Orificios estándar de Ø50 mm para cables y sensores, que permiten una fácil conexión de circuitos de carga eléctrica, baterías, placas de prueba PCB o sensores aeroespaciales sin comprometer la estabilidad de la cámara. Se encuentran disponibles puertos múltiples opcionales o diámetros personalizados.
Sistema de Control	Controlador PID programable con pantalla táctil avanzada, diseñado para perfiles de rampa y permanencia de múltiples pasos. Monitorización en tiempo real de las curvas de temperatura con registro de datos y acceso remoto Ethernet/USB para la documentación de pruebas.
Sistema de Refrigeración	Sistema de refrigeración en cascada, diseñado para un enfriamiento continuo de alta velocidad sin pérdida de rendimiento. La gestión inteligente de carga equilibra la potencia del calentador y del compresor, ofreciendo tanto eficiencia energética como respuesta rápida.

Si desea obtener más detalles sobre la cámara de pruebas térmicas de alta velocidad de rampa, por favor deje su información de contacto. El equipo de LIB le proporcionará más sugerencias de selección, materiales y cotizaciones.
