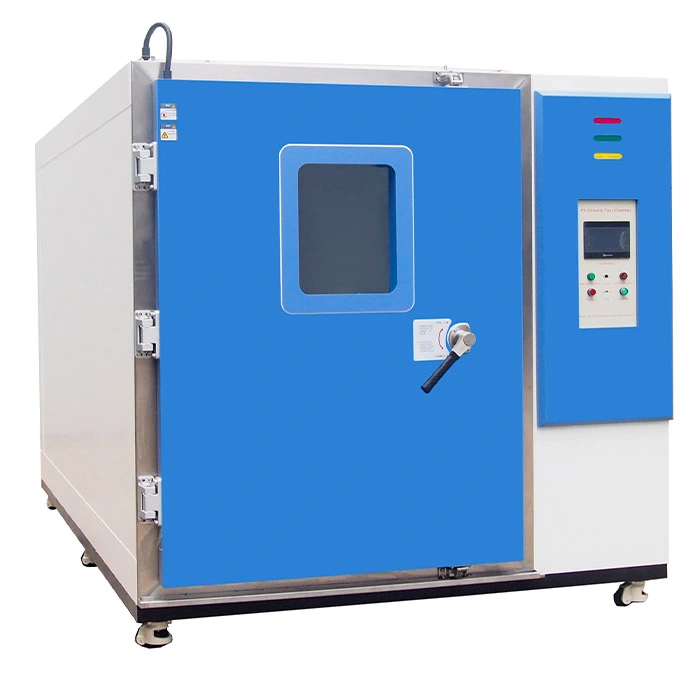

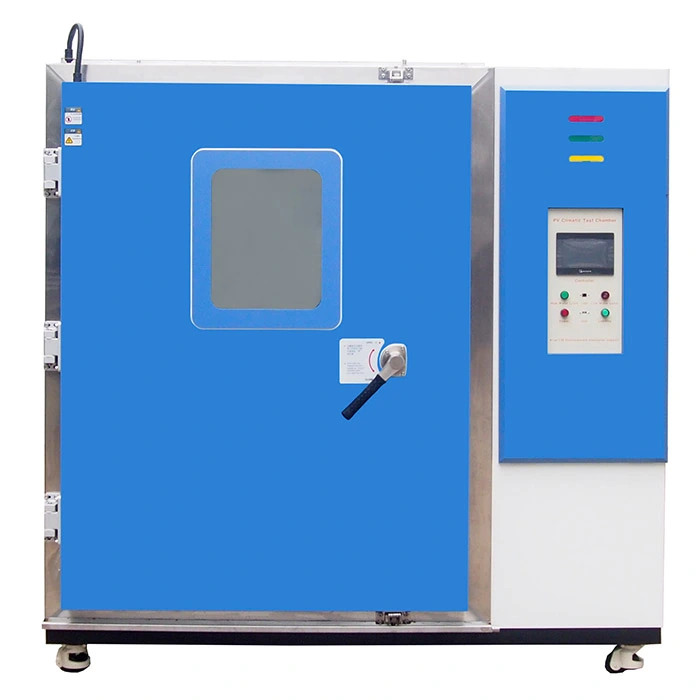

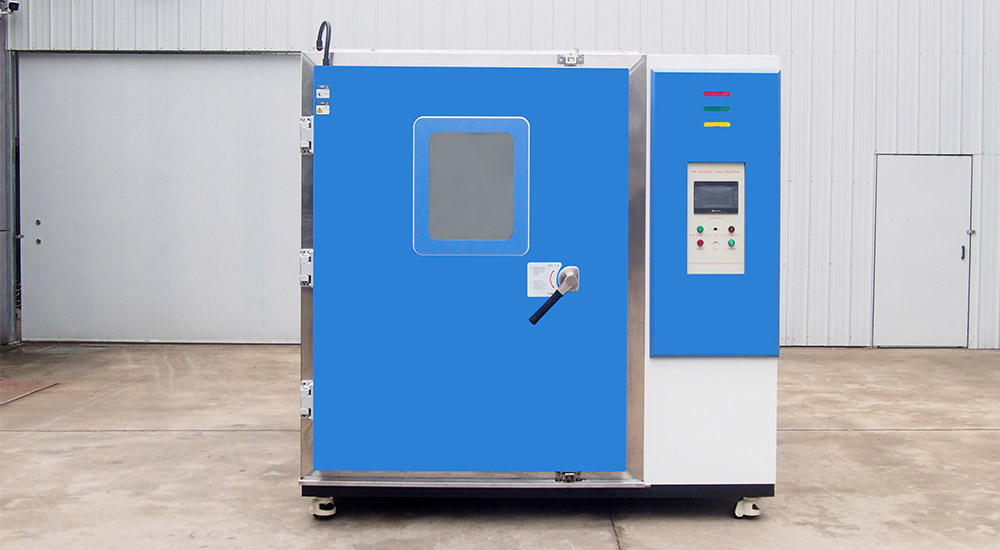

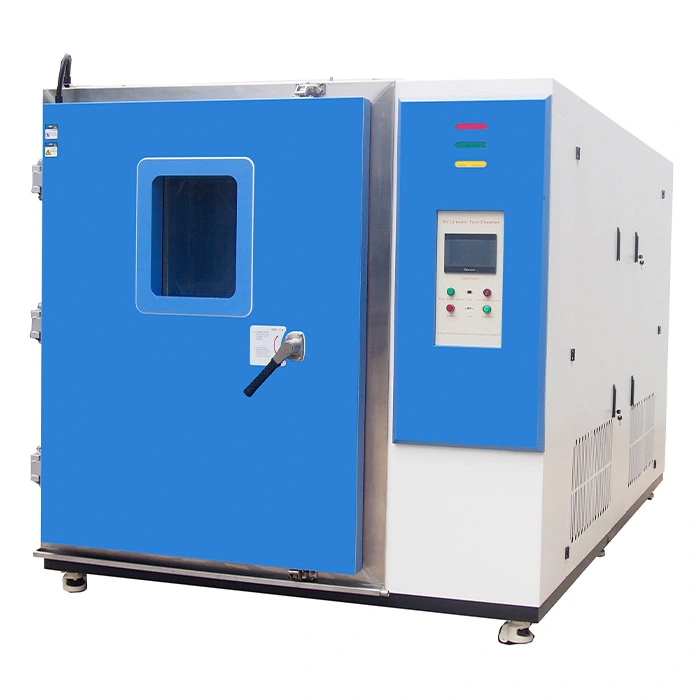

Dispositivos de prueba para paneles fotovoltaicos

Name: Dispositivos de prueba para paneles fotovoltaicos
Brand: Xi'an LIB Environmental Simulation Industry

Los dispositivos de prueba de paneles fotovoltaicos son equipos especializados para probar paneles fotovoltaicos. Los paneles fotovoltaicos se prueban para resistencia climática en el dispositivo de prueba según diferentes temperaturas y humedad, ángulo de colocación, etc.

Temperatura: de -60℃ a +100℃ controlable, rango de humedad del 20% al 98% HR. Según sus necesidades, el dispositivo de prueba de paneles fotovoltaicos también puede personalizarse con funciones de iluminación, rociado, etc.

Modelo: DHPV-04,PV-04

Estándar: ,IEC 62804,IEC 61215,IEC 61646,IEC 62108,UL 1703,JIS C-8990,C-8991,C-8917,C-8938

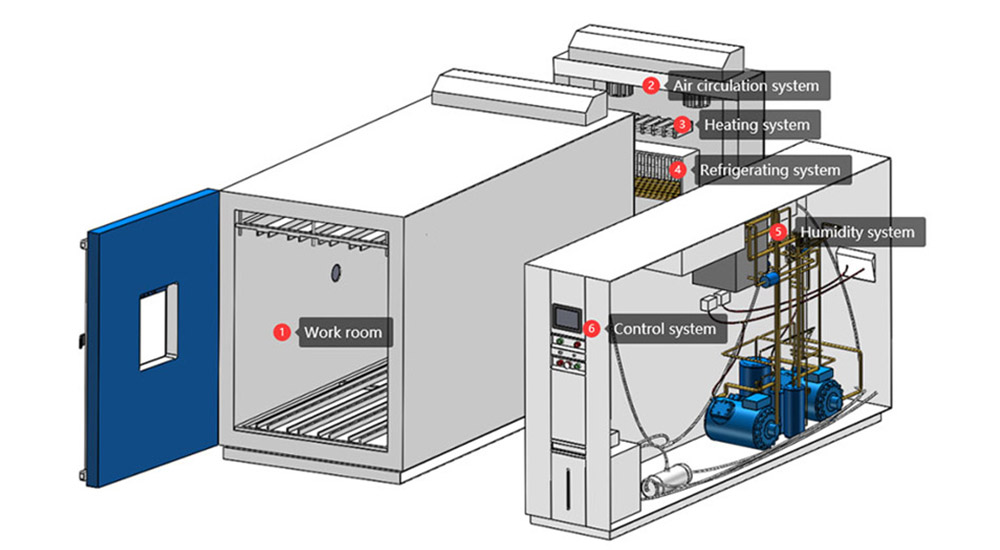

Dispositivos de prueba de paneles fotovoltaicos: visualización completa de la estructura y componentes clave

Dispositivos de prueba de paneles fotovoltaicos Características y beneficios

1. La capacidad y el rendimiento de la cámara de trabajo se pueden ajustar según el tamaño del panel fotovoltaico y sus necesidades.

2. El control de temperatura y humedad es muy preciso, y se puede alcanzar una desviación de temperatura y humedad de ± 2,5 % HR y ± 2,0 ℃ en la cámara de trabajo, incluso con gran espacio.

3. El portamuestras se puede personalizar, incluyendo el ángulo del panel fotovoltaico, el número de pruebas, etc.

4. Los dispositivos de prueba de paneles fotovoltaicos pueden realizar pruebas de acuerdo con las normas y regulaciones internacionales pertinentes para garantizar que los productos de paneles fotovoltaicos cumplan con los requisitos de acceso al mercado.

Especificaciones de los dispositivos de prueba de paneles fotovoltaicos

Modelo		PV-04
Dimensión interna (mm)		13007001350
Dimensión general (mm)		190011001750
Volumen interior		1220 L
Parámetro	Rango de temperatura	-60 ℃ ～ +100 ℃
	Fluctuación de temperatura	± 0,5 ℃
	Desviación de temperatura	± 2,0 ℃
	Rango de humedad	20 % ~ 98 % HR
	Desviación de humedad	± 2,5 % HR
	Velocidad de cambio de temperatura	1 ~ 3,4 ℃ / min
	Tamaño del panel	1M*2M
	Capacidad de paneles	4 / 6 / 8 / 10 / 12 piezas
	Controlador	Controlador programable con pantalla táctil LCD a color
		Conexión Ethernet, enlace PC, USB
	Humedad	Sistema de suministro de agua	Suministro automático de agua
		Sistema de suministro de agua	Sistema de purificación de agua
		Humidificador	Aislamiento externo, humidificador por evaporación con superficie de acero inoxidable
		Deshumidificación	Evaporador
	Sensor	Sensor de temperatura	Resistencia de platino PTR PT100Ω/MV clase A, precisión 0,001 ℃
		Sensor de humedad	Sensor de bulbo seco y húmedo
	Tanque de agua incorporado (mm)	270300450
	Tamaño de la ventana de visualización (mm)	330*370
	Circulación de aire	Ventilador centrífugo
	Dispositivo de seguridad	Protección contra combustión en seco del humidificador; Protección contra sobretemperatura; Protección contra sobrecorriente; Protección contra alta presión del refrigerante; Protección contra falta de agua; Protección contra fugas a tierra

Configuración de los dispositivos de prueba de paneles fotovoltaicos

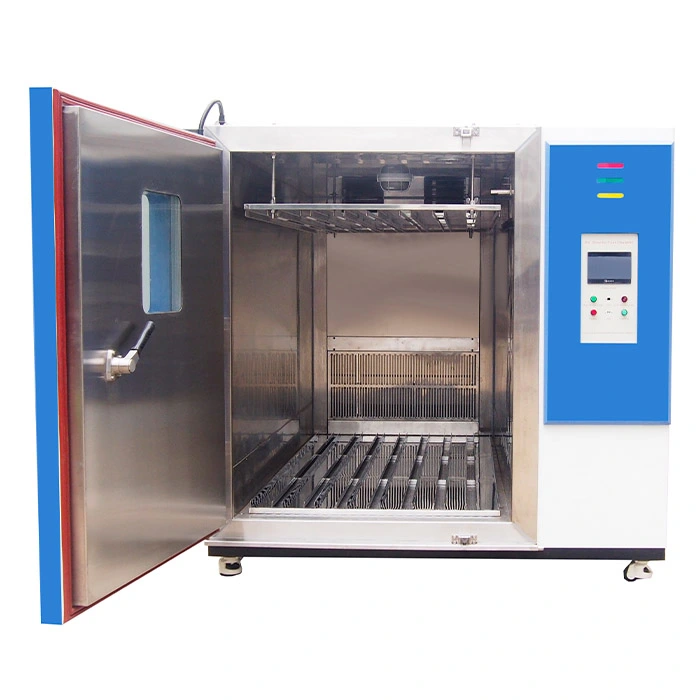

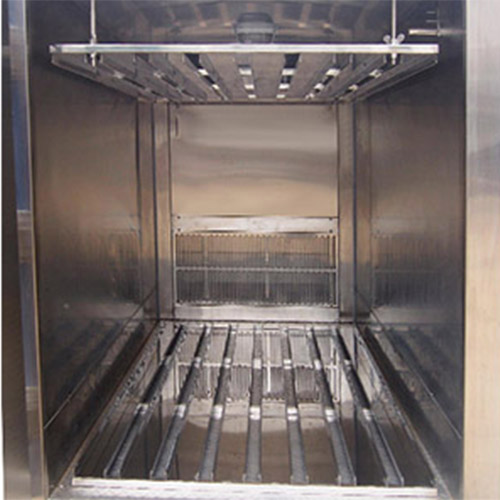

1. Cámara de trabajo	Equipada con sondas de temperatura y humedad de alta precisión para transmitir información al controlador en tiempo real. El material de acero inoxidable SUS304 de la cámara de trabajo hace que el entorno de prueba sea estable. El panel fotovoltaico se puede colocar según el riel predeterminado, y la altura del estante superior para muestras se puede ajustar.

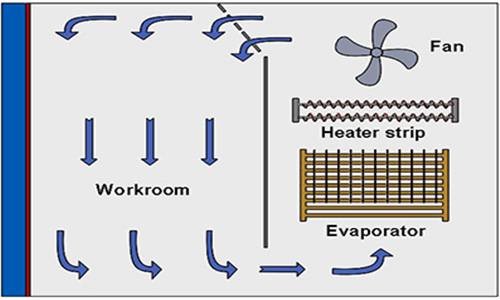

2. Sistema de circulación de aire	Rueda eólica centrífuga, ligera, gran caudal de aire, fuerte presión de viento, bajo ruido, hace que la temperatura y humedad en la cámara de trabajo sean uniformes.

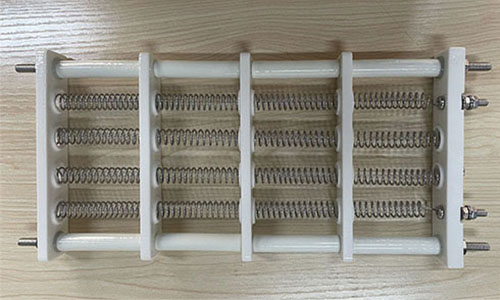

3. Sistema de calefacción	Calefacción eléctrica, la temperatura alta puede alcanzar 100 ℃, equipado con dispositivo de protección contra sobretemperatura, puede evitar la combustión en seco del calentador.

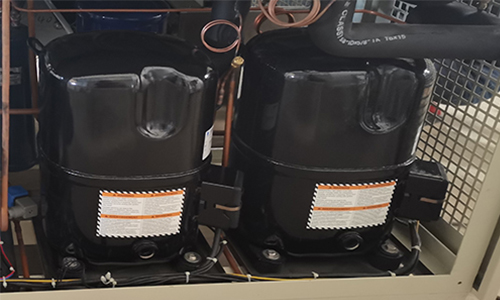

4. Sistema de enfriamiento	Junto con el sistema de calefacción, el refrigerante circula por el compresor, condensador, elemento de estrangulamiento y evaporador para enfriar, y la temperatura baja puede alcanzar -60 ℃.

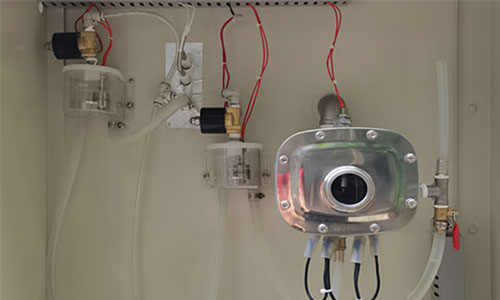

5. Sistema de humedad:	Tanque de agua incorporado, equipado con función de alarma de bajo nivel de agua, humidificador con suministro automático de agua.

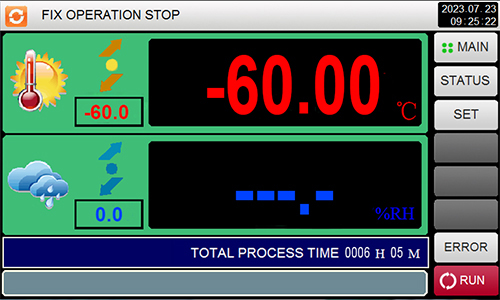

6. Sistema de control	Los sensores monitorean la temperatura, humedad, flujo de aire y otros parámetros de la cámara de trabajo en tiempo real, y pueden controlar estos parámetros.
