Seleccionar la cámara ambiental adecuada para electrónica depende del tipo de producto, los requisitos de fiabilidad y las condiciones ambientales que se necesitan simular. Una cámara de temperatura estándar es adecuada para exposiciones estables a altas y bajas temperaturas, mientras que una cámara de ciclado térmico está diseñada para cambios repetitivos de temperatura que aceleran los fallos en semiconductores, PCB, conectores y conjuntos electrónicos. Las normas comunes incluyen IEC 60068, JEDEC, MIL-STD-883 y las especificaciones de fiabilidad IPC. Los factores de selección más importantes son la precisión de la temperatura, la velocidad de rampa, la uniformidad del flujo de aire, la carga térmica de la muestra y si la cámara puede reproducir las condiciones reales de funcionamiento para el ciclado de temperatura de PCB y las pruebas de fiabilidad de semiconductores.
Los productos electrónicos experimentan estrés térmico continuo a lo largo de su ciclo de vida. Los cambios de temperatura durante la operación, el transporte y el almacenamiento pueden hacer que diferentes materiales dentro de los conjuntos electrónicos se expandan y contraigan a diferentes velocidades, lo que eventualmente resulta en una degradación del rendimiento o daños físicos.
Una cámara ambiental para electrónica está diseñada para simular estas condiciones en entornos de laboratorio controlados. Se utiliza comúnmente para probar:
Dispositivos semiconductores
Circuitos integrados (CI)
Placas de circuito impreso (PCB)
Sensores
Módulos de potencia
Conjuntos de cables
Productos electrónicos industriales y de consumo
El objetivo principal de las pruebas ambientales es identificar posibles problemas de fiabilidad antes de que los productos entren en producción o en el mercado. Los modos de fallo comunes incluyen:
Fatiga de la junta de soldadura
Deformación del PCB
Agrietamiento del encapsulado del semiconductor
Fallo del contacto del conector
Daños relacionados con la humedad
Inestabilidad del rendimiento eléctrico
Desigualdad de expansión de materiales
Entre estas aplicaciones, el ciclado de temperatura de PCB es uno de los métodos de fiabilidad más utilizados. Al exponer repetidamente las PCB a altas y bajas temperaturas, los ingenieros pueden acelerar el estrés térmico y evaluar la durabilidad de las juntas de soldadura, la fiabilidad del sustrato y la estabilidad de los componentes.
Para productos semiconductores, las pruebas de fiabilidad de semiconductores verifican si los chips, encapsulados y dispositivos electrónicos mantienen un rendimiento eléctrico estable después de una exposición prolongada a temperaturas extremas o ciclos térmicos repetidos.
En la industria electrónica, las pruebas ambientales son esenciales para productos utilizados en aeroespacial, telecomunicaciones, equipos médicos, automatización industrial y electrónica de consumo. Una cualificación adecuada ayuda a los fabricantes a mejorar el diseño del producto, reducir los fallos en campo y cumplir con las normas internacionales de fiabilidad.
Los diferentes productos electrónicos requieren diferentes perfiles ambientales. Antes de seleccionar el equipo, los ingenieros deben confirmar las normas de prueba aplicables, el rango de temperatura, los requisitos del ciclo y los criterios de aceptación.
Norma |
Rango de temperatura |
Humedad |
Tipo de prueba |
Aplicación |
IEC 60068-2-1 |
Temperatura baja |
N/A |
Prueba de resistencia al frío |
Componentes electrónicos |
IEC 60068-2-2 |
Temperatura alta |
N/A |
Prueba de resistencia al calor |
Dispositivos electrónicos |
IEC 60068-2-14 |
-65 °C a +150 °C típico |
N/A |
Ciclado de temperatura |
Evaluación del estrés térmico |
IEC 60068-2-30 |
25 °C–55 °C |
Hasta 95% HR |
Ciclado de calor húmedo |
Resistencia a la humedad |
JEDEC JESD22-A104 |
-40 °C a +125 °C típico |
N/A |
Ciclado de temperatura |
Cualificación de semiconductores |
MIL-STD-883 Method 1010 |
Personalizado |
N/A |
Ciclado térmico |
Microelectrónica |
IPC-9701 |
Personalizado |
Opcional |
Fiabilidad de la junta de soldadura |
Pruebas de PCB |
Las pruebas ambientales electrónicas típicas incluyen:
Almacenamiento a alta temperatura
Almacenamiento a baja temperatura
Ciclado térmico
Exposición al calor húmedo
Envejecimiento acelerado
Cualificación de fiabilidad
Para el ciclado de temperatura de PCB, las pruebas generalmente se centran en el estrés por expansión térmica, el rendimiento de la junta de soldadura y la continuidad eléctrica después de transiciones repetidas de temperatura.
Para las pruebas de fiabilidad de semiconductores, los ingenieros pueden combinar la exposición ambiental con mediciones eléctricas para verificar parámetros como la corriente de fuga, la resistencia y la estabilidad funcional.
Las diferentes aplicaciones electrónicas requieren diferentes configuraciones de cámara. Seleccionar el equipo basándose únicamente en el rango de temperatura puede dar lugar a un rendimiento de prueba insuficiente.
Especificación |
Cámara térmica |
Cámara de ciclado térmico |
Cámara electrónica personalizada |
Rango de temperatura |
-70 °C a +180 °C |
-70 °C a +180 °C |
Personalizado |
Rango de humedad |
Opcional |
Opcional |
Personalizado |
Volumen de la cámara |
Pequeño a mediano |
Pequeño a mediano |
Personalizado |
Velocidad de rampa |
Cambio de temperatura programable estándar |
Transición rápida de temperatura |
Personalizado |
Flujo de aire |
Circulación uniforme para pruebas estables |
Optimizado para transiciones térmicas repetidas |
Diseño de flujo de aire específico para la aplicación |
Carga térmica de la muestra |
Baja a media |
Media |
Media a alta |
Configuración de seguridad |
Protección contra sobretemperatura y alarmas |
Sistemas avanzados de monitorización y protección |
Funciones de seguridad personalizadas |
Normas aplicables |
IEC 60068, JEDEC, IPC |
IEC 60068-2-14, JEDEC JESD22, IPC |
Normas específicas de la industria |

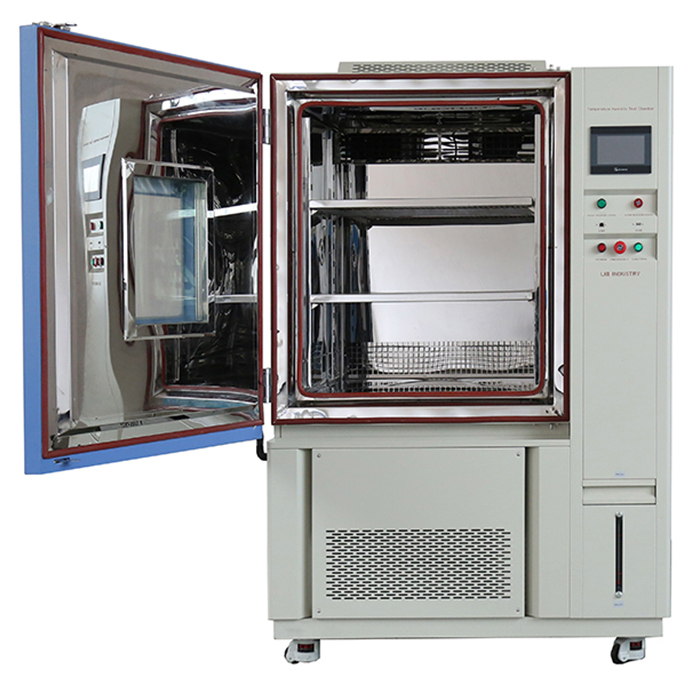

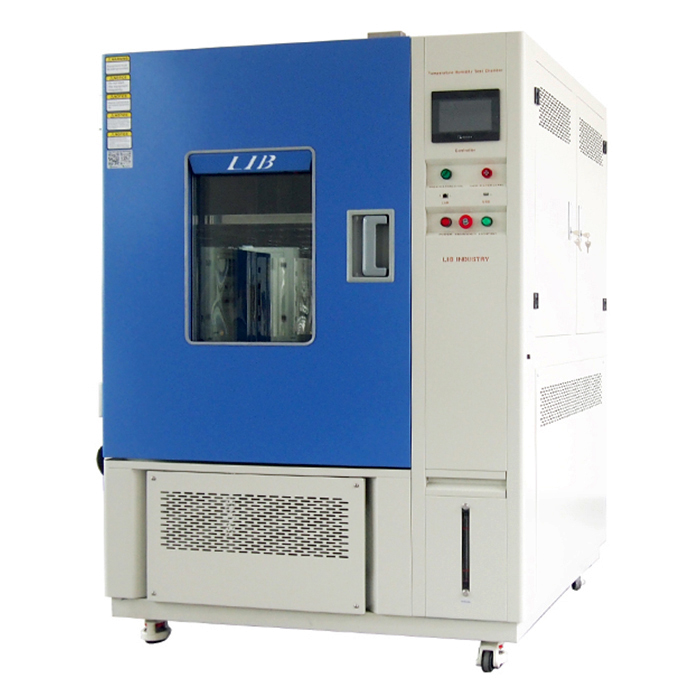

UnaCámara Térmicaestá diseñado para la exposición controlada a temperatura y las pruebas de fiabilidad ambiental de componentes electrónicos. Se utiliza comúnmente para almacenamiento a alta temperatura, pruebas a baja temperatura, envejecimiento térmico y cualificación general de semiconductores, PCB, conectores y conjuntos electrónicos.
UnaCámara de Ciclado Térmicoestá diseñado para transiciones repetidas de temperatura y es más adecuado para aplicaciones que implican fatiga térmica, incluidos los conjuntos de PCB, encapsulados de semiconductores y conectores electrónicos.
Los conjuntos electrónicos, procesadores y componentes de potencia pueden generar calor durante el funcionamiento. Si no se tiene en cuenta la generación de calor, la cámara podría no mantener las condiciones de prueba precisas.
Una cámara demasiado pequeña puede restringir el flujo de aire y crear diferencias de temperatura. La cámara seleccionada debe proporcionar suficiente espacio para una circulación de aire adecuada, la colocación de sensores y las necesidades futuras de prueba.
Los sensores deben representar las condiciones reales de la muestra. Instalar sensores demasiado cerca de las salidas de aire, las paredes de la cámara o los elementos calefactores puede dar lugar a resultados inexactos.
Que un controlador muestre valores precisos de temperatura no significa que todo el espacio de la cámara tenga la misma precisión. También deben considerarse la uniformidad de la temperatura, la fluctuación y el tiempo de recuperación.
Para aplicaciones de ciclado térmico, la velocidad de calentamiento y enfriamiento afecta directamente los resultados de la prueba. El rango de temperatura por sí solo no puede determinar si una cámara cumple con los requisitos de fiabilidad.
Antes de comprar una cámara ambiental, los usuarios deben confirmar:
Suministro eléctrico
Requisitos de ventilación
Espacio de laboratorio
Condiciones de drenaje
Espacio libre para mantenimiento
Adecuado para:
Muestras de semiconductores
Pruebas de circuitos integrados
Pequeños conjuntos de PCB
Investigación de laboratorio
Las cámaras de sobremesa proporcionan un control de temperatura compacto y preciso para el desarrollo y verificación de componentes.
Adecuado para:
Conjuntos electrónicos
Pruebas de conectores
Cualificación de fiabilidad
Las cámaras de acceso proporcionan un fácil acceso para los laboratorios de ingeniería que realizan pruebas ambientales repetidas.
Adecuado para:
Grandes sistemas electrónicos
Equipos industriales
Conjuntos de comunicación
Las cámaras de sala proporcionan espacio suficiente para productos de gran tamaño que no caben en equipos de laboratorio estándar.
Adecuado para:
Encapsulados de semiconductores
Conjuntos de PCB
Pruebas de fiabilidad de conectores
Cámaras de choque térmicoevalúan la resistencia a cambios rápidos de temperatura e identifican debilidades causadas por diferencias en la expansión de materiales.
Adecuado para:
Conectores electrónicos
Carcasas metálicas
Recubrimientos protectores
Las pruebas de niebla salina evalúan la resistencia a la corrosión en entornos húmedos y agresivos.
Adecuado para:
Dispositivos electrónicos para exteriores
Cajas de equipos
Sistemas industriales
Las cámaras IP verifican la protección contra la entrada de polvo y agua según los requisitos de IEC 60529.
Adecuado para:
Sistemas electrónicos de alta potencia
Perfiles de temperatura especiales
Pruebas de fiabilidad complejas
Las cámaras personalizadas pueden integrar soportes especiales, sistemas de monitorización y funciones específicas de la aplicación.
Una cámara de temperatura es adecuada para la exposición térmica constante, mientras que se recomienda una cámara de ciclado térmico para cambios repetidos de temperatura y pruebas aceleradas de fiabilidad de semiconductores. La selección final depende del tipo de dispositivo, el perfil de temperatura y la norma de cualificación.
Las pruebas de temperatura evalúan el rendimiento del producto en condiciones estables, mientras que el ciclado de temperatura cambia repetidamente entre altas y bajas temperaturas para simular el estrés térmico e identificar fallos relacionados con la fatiga.
La duración de la prueba depende de la norma seleccionada, el rango de temperatura, la cantidad de ciclos y los requisitos del producto. Algunos programas de cualificación requieren cientos de ciclos, mientras que las pruebas de fiabilidad acelerada pueden implicar miles de transiciones de temperatura.
El tamaño correcto de la cámara depende de las dimensiones de la muestra, la cantidad, los requisitos de flujo de aire y la generación de calor. Se debe reservar suficiente espacio alrededor de las muestras para mantener una distribución uniforme de la temperatura.
Sí. Una cámara ambiental configurada correctamente puede probar diferentes componentes electrónicos, pero el rango de temperatura, la velocidad de rampa, la capacidad de la cámara y los soportes deben coincidir con cada aplicación.
Una solicitud de cotización debe incluir el tamaño de la muestra, las normas de prueba, el rango de temperatura, los requisitos de ciclado, las condiciones de humedad, la carga térmica, los requisitos de monitorización y las condiciones de instalación.
Elegir la cámara adecuada requiere evaluar el tipo de producto, los objetivos de la prueba, las normas aplicables, el tamaño de la muestra, la velocidad de cambio de temperatura y los requisitos futuros de prueba. Una revisión detallada de las especificaciones ayuda a garantizar resultados precisos y repetibles.
Para obtener más información sobre el estrés térmico y la evaluación de la fiabilidad electrónica, lea:
Cómo mejora una cámara de ciclado de temperatura JESD22-A104 la fiabilidad de las ECU automotrices?
