Cámara de chorro de espray de agua

Name: Cámara de chorro de espray de agua
Brand: Xi'an LIB Environmental Simulation Industry

La cámara de inyección de espray de agua LIB se utiliza para las pruebas de protección de ingreso implica sumergir el equipo bajo prueba (EUT) de acuerdo con la tasa IPX5 X6 estándar IEC60529. Esta cámara de chorro de agua es adecuada para pruebas IP66, IP54. El agua se rocía desde las boquillas IP5X e IP6X, y el caudal es controlado por el caudalímetro electromagnético.

Modelo: R56-800, R56-1000

Estándar: GJB 150,8, ISO 20653, IEC 60529, UL 50E, UL 1598, UL 153, UL1573, UL 60950-1, IPX5, IPX6

Características y beneficiarios de la Cámara de chorro de espray de agua

1. La cámara de prueba de pulverización de agua construida con una sistema de circulación de agua que reduce el uso de agua y una serie de tuberías de agua.

2. Su servicio de alimentación impermeable en la sala de pruebas pueede suministrar electricidad fáticamente a la mujer.

3. Nuestras maras de lluvia principales incluyen cámara de prueba de agua de goteo, cámara de prueba de agua de pulverización, cámara de prueba de chorros de agua y cámara de prueba de agua de alta temperatura y alta presión.

4. Construya un nuevo laboratorio IP para usted según sus requisitos.

Especificiaciones DE LA Cámara de chorro de espray de agua

Modelo	R56-800
Dimensión de la sala de trabajo (mm)	800800800
Dimensión externa (mm)	95031501800
Volumen interior (L)	510
Diámetro de la plaza giratoria (mm)	600
Velocidad de rotación de la plaza giratoria	0 ~ 7R/MIN (estabilizable)
Dimetro interno de la boquilla IPX5	6,3mm
Dimetro interno de la boquilla IPX6	12,5mm
Caudal de agua IPX5/ IPX6	12,5L/min ± 5% / 100L/min ± 5%

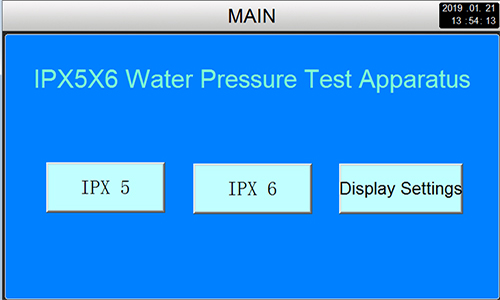

Controlador	Controlador de pantalla táctil LCD a color programable, conexión Ethernet
Sistema de suministro de agua	Tanque de agua, bomba de combustible, suministro automático de agua, sistema de purificación de agua
Dispositivo de seguridad	Protección contra sobretemperaturas; Protección contra sobrorriente; Protección contra la escasez de agua; Protección contra fugas De La Tierra; Protección de seguridad de fase
Material exterior	Placa de acero con revestimiento protector de
Material interior	Acero inoxidable SUS304
Ventana de observación	Vidrio aislante de doble capa con limpiaparabrisas

Configuración DE LA Cámara de chorro de espray de agua

1. Sala DE TRABAJO

La boquilla está ubicada en el lado izquierdo de la sala de trabajo, a 2,5 m a 3m de distancia de la sala de trabajo: la apertura de pulverización es de 6,3mm de diámetro para IPX5 y 12,5mm para IPX6.
Capacidad de carga de la plataforma giratoria de la mujer hasta 50KG, velocidad ajuestable.

2. Sistema de agua

Almacenamiento de agua de prueba. Equipado con válvula de bola de flotador de nivel de agua para control automático la ingesta de agua y monitoro de bajo nivel de agua para evitar que la bomba de agua se seque.

3. sistema de control

Establezca los parámetros de prueba, como el tiempo de pulverización de agua, la velocidad de la plataforma giratoria, etc., para mojar el estado de servicio del equipo.

4. Filtro	Filtrar las impurezas dentro de 0,03mm de diámetro del agua para evitar que bloquee la boquilla y garantizar la uniformidad y la estabilidad del agua.
5. bomba de agua	Proporciona suficiente presión para rociar agua para que el agua pueda ser expulsada de la boquilla a un caudal y presión específicos.
6. Sensor	Control con precisión el flujo de pulverización de agua para cumplir con los diferentes requisitos de flujo de IPX5 (12,5 ± 0,625L/min) e IPX6 (100 ± 5L/min).
